| الاسم التجاري: | AWX |
| رقم الطراز: | 7008 7009 7010 إيه سي إم |
| موك: | 10pcs |
| السعر: | 0-0.01 |
| تفاصيل التغليف: | carton |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

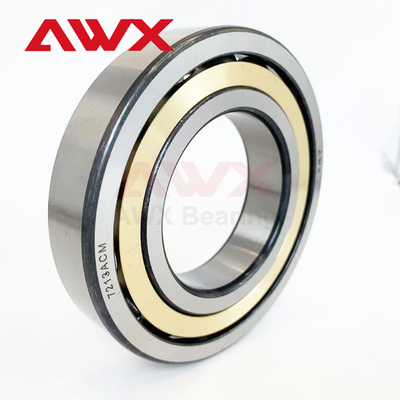

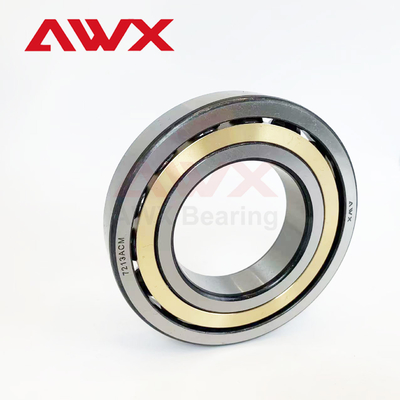

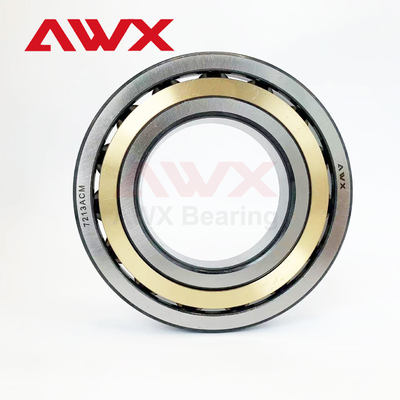

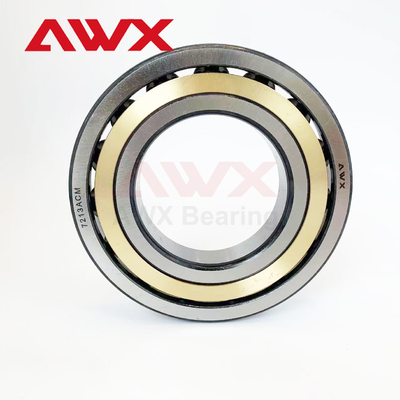

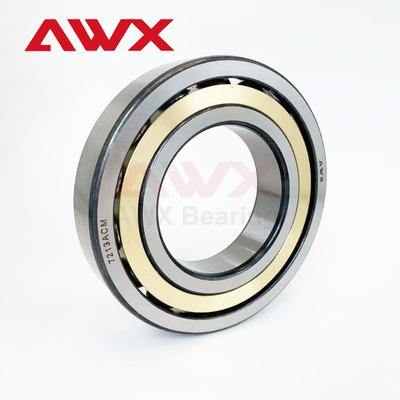

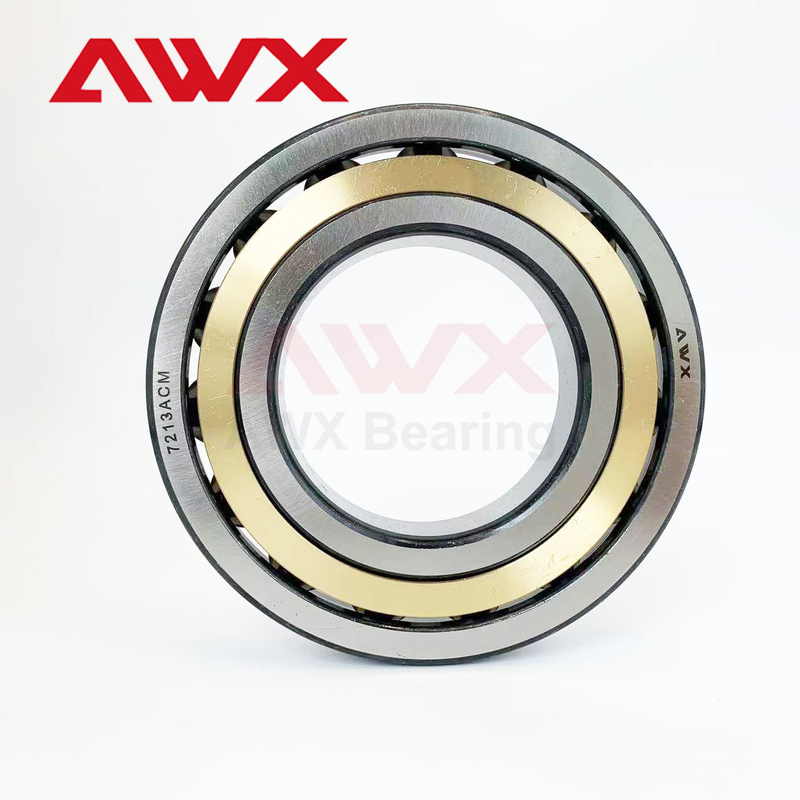

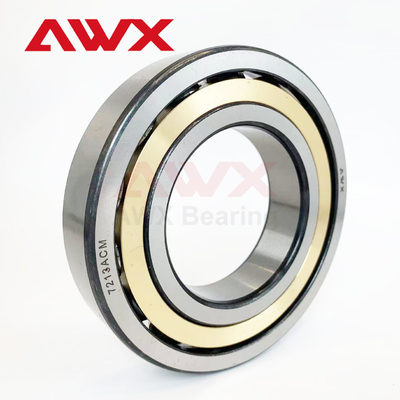

محامل الاتصال الزاوي هو نوع من محامل الكرات التي يمكن تخصيصها وفقًا للحجم ، بدءًا من 30 مم إلى 150 مم. وهو يتكون إما من محامل من الصلب أو الفولاذ المقاوم للصدأ ،مع درجات مختلفة متوفرة مثل p5، p4، p2 و p0. المواد القفص المختلفة مثل النايلون، النحاس، الصلب المطبع والباكليت متوفرة أيضا.
محمل كرة الاتصال الزاوي اختياري ويمكن أن يكون C أو A أو B اعتمادا على زاوية الاتصال.خط الاتصال بين الكرة الفولاذية و محمل الكرة ونقطة اتصال الحلقات الداخلية والخارجية تشكل زاوية مع الاتجاه الشعاعييتم تقسيم زوايا الاتصال عموما إلى 15 درجة و 30 درجة و 40 درجة لـ C و A و B على التوالي. كلما زادت زاوية الاتصال ، زادت قدرة الحمل.
محمل الاتصال الزاوييمكن أن تكون مصنوعة إما من الصلب أو النحاس أو البلاستيك الهندسي. يتم اختيار طريقة التشكيل ، إما الطبع أو التدوير ، وفقًا لشكل المحامل أو ظروف الاستخدام.وهناك أيضا أنواع أخرى من محامل الكرات الاتصال الزاوية مثل محامل الكرات الاتصال الزاوية المركبة، محامل كرات اتصال زاوية مزدوجة و محامل كرات اتصال من أربع نقاط.
يتم استخدام محامل الكرات اللاصقة الزاوية بشكل رئيسي في الآلات الصناعية مثل أدوات الآلات ، والمعدات الكهروميكانيكية ، وأجهزة اللحام والمعدات الميكانيكية الأخرى.
معايير المحمل
| نوع المحامل | أبعاد الحدود | تصنيف الحمل الأساسي | الحد من السرعة | |||||
| د | د | W | سي سي | (كور | الدهون | النفط | الوزن | |
| (ملم) | (ملم) | (ملم) | (kN) | (kN) | (r/min) | (r/min) | (بالكيلوغرام) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| نوع المحامل | أبعاد الحدود | تصنيف الحمل الأساسي | الحد من السرعة | |||||
| د | د | W | سي سي | (كور | الدهون | النفط | الوزن | |
| (ملم) | (ملم) | (ملم) | (kN) | (kN) | (r/min) | (r/min) | (بالكيلوغرام) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
زاوية الاتصال بين الكرات ومسار السباق تسمح بالتعامل الفعال مع القوى الشعاعية والحوائية على حد سواء ، مما يجعلها مناسبة للعمليات عالية السرعة.
يمكن لهذه المحامل أن تدعم أحمالًا أثقل مقارنةً بمحامل القضبان العميقة القياسية ، مما يعزز الأداء في البيئات الصعبة.
تستخدم عادة في الآلات ومكونات السيارات والطيران والفضاء ومعدات الدقة مثل المواسير وصناديق التروس ومولدات التوربينات.
مصنوعة من معدلات الفولاذ أو السيراميك ذات الجودة العالية، فهي توفر مقاومة عالية للتآكل، ومتانة، وأداء ممتاز.
متوفرة مع مختلف مواد التشحيم (الدهون أو الزيت) لتحسين خفض الاحتكاك والأداء الحراري.
يحتوي على تصاميم مختلفة للقفص (المعدنية أو النايلون) التي تسهل التشغيل بسلاسة ، وتقلل من الاحتكاك ، وانخفاض مستويات الضوضاء.
متوفرة في زوايا اتصال مختلفة (15 درجة، 25 درجة، 40 درجة) ، مما يتيح التخصيص لخصائص الحمل المحددة وظروف التشغيل.
يتم تقديمها مع أنواع مختلفة من الختم (مفتوحة أو محمية أو مغلقة) للحماية من الملوثات وإطالة عمر الدعامة.
أدوات الآلة
يتم استخدام محامل الكرات اللاصقة الزاوية على نطاق واسع في أدوات الآلات والدورات CNC بسبب قدرتها على التعامل مع العمليات عالية السرعة والحمولات المحورية الكبيرة ،ضمان دقة عالية في عمليات التصنيع.
المحركات الكهربائية
تستخدم في المحركات الكهربائية عالية الأداء ، بما في ذلك محركات الخدمة ومحركات التروس ، حيث تدير كل من الأحمال الشعاعية والمحورية بفعالية لتعزيز الموثوقية والأداء.
صناديق التروس
عادة ما توجد في صناديق التروس في السيارات وأنظمة التروس الصناعية ، تدعم محامل الاتصال الزاوية الأحمال المحورية ، مما يضمن التشغيل السلس وتقليل الارتداء في تفاعلات التروس.
الروبوتات والأتمتة
تستخدم في الذراعين والمفاصل الروبوتية، حيث الحركة الدقيقة والتعامل مع الحمل أمر بالغ الأهمية. يسهل تصميمها التكرارية والدقة العالية في التطبيقات الديناميكية.
مضخات ومضغوطات
يتم دمجها في المضخات الطرد المركزي والمتناوبة ، وكذلك المضغوطات ، حيث تدعم الأحمال المحورية مع توفير الاستقرار والموثوقية في تطبيقات معالجة السوائل المختلفة.
تطبيقات الطيران والفضاء
تستخدم في آليات مختلفة في مجال الطيران والفضاء، بما في ذلك أجهزة التشغيل ومركبات الهبوط ومكونات المحرك. تتطلب الدقة العالية والقدرة على تحمل الأحمال المتغيرة.
المعدات الطبية
وجدت في أنظمة التصوير (مثل التصوير بالرنين المغناطيسي) والأدوات الجراحية حيث الدقة والموثوقية حاسمة لسلامة المريض والتشغيل الفعال.
توربينات الرياح
تستخدم في محرك محركات توربينات الرياح لإدارة الأحمال الديناميكية الناجمة عن سرعات الرياح والاتجاهات المختلفة ، مما يضمن استمرارية التشغيل وكفاءة.
آلات الطباعة
تطبيقها في آلات الطباعة (الطباعة المضطربة، والطابعة المرنة، والطابعات الرقمية) للتعامل الدقيق مع الوسائط والحفاظ على محاذاة أثناء التشغيل.
مراكز الدراجات
تستخدم في محاور الدراجات عالية الأداء ، وخاصة في إعدادات ركوب الدراجات التنافسية ، لتحسين الأداء تحت الحمل وتقليل الاحتكاك.
معدات النقل
وجدت في مجموعات عجلات السكك الحديدية والسيارات لتعزيز القدرة على حمل الحمولة وتحسين السلامة في بيئات عالية الإجهاد.
أنظمة النقل
تستخدم في أنظمة ناقلات العمل الثقيلة للسماح بالحركات الدقيقة والتعامل الفعال مع الأحمال الثقيلة عبر خطوط الإنتاج.
تغليف المنتج:
يتم تعبئة هذا المحامل الكروي الزاوي بعناية في صندوق قوي لضمان التسليم الآمن. يتم لف المحامل بمادة واقية لمنع أي تلف أثناء النقل.
الشحن:
نحن نقدم الشحن في جميع أنحاء العالم لهذا المنتج. يتم معالجة جميع الطلبات في غضون 24 ساعة ويتم شحنها عن طريق خدمات التبليغ الموثوق بها.يمكن أن تختلف أوقات التسليم اعتمادا على بلد الوجهة وطريقة الشحن المختارةالرجاء الاتصال بنا لمزيد من المعلومات عن خيارات الشحن والأسعار.
س: ما هي خدمة ما بعد البيع والضمان؟
ج: نحن نعد بأن نتحمل المسؤوليات التالية عندما يتم العثور على منتجات معيبة:
1سيتم إرسال البدائل مع البضائع من طلبك القادم
2تعويضات عن المنتجات المعيبة إذا طلب العملاء.
س: هل تقبل طلبات ODM و OEM؟
ج: نعم، نحن نقدم خدمات ODM&OEM للعملاء في جميع أنحاء العالم، ونحن أيضا تخصيص صندوق OEM والتعبئة والتغليف وفقا لمتطلباتك.
س: ما هو MOQ؟
ج: الـ MOQ 10 قطعة للمنتجات القياسية ؛ للمنتجات المخصصة ، يجب التفاوض على الـ MOQ مسبقاً. لا يوجد MOQ لطلبات العينات.
س: كم مدة التوصيل؟
ج: وقت التوصيل للطلبات العينة هو 3-5 أيام، للطلبات السائبة هو 5-15 أيام.
س: هل تقدمون عينات مجانية؟
ج: نعم ، نحن نقدم عينات مجانية للموزعين والبائعين بالجملة ، ومع ذلك يجب على العملاء تحمل الشحن. نحن لا نقدم عينات مجانية للمستخدمين النهائيين.
س: كيفية وضع الطلب؟
أ: 1. إرسال البريد الإلكتروني لنا نموذج، العلامة التجارية والكمية، وسيلة الشحن من المحامل وسوف نقول أفضل سعر لدينا بالنسبة لك؛
2الفاتورة المقدمة والتي تم إرسالها لك كالسعر المتفق عليه من قبل الطرفين
3. الإيداع الدفع بعد تأكيد الـ PI ونحن نرتب الإنتاج ؛
4الرصيد المدفوع قبل الشحن أو بعد نسخة من شهادة الشحن.
|
