| الاسم التجاري: | AWX |
| رقم الطراز: | 70004 70005 70006 70007 70008 ايه سي ام |
| موك: | 10pcs |
| السعر: | 0.1-0.4usd |
| تفاصيل التغليف: | carton |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

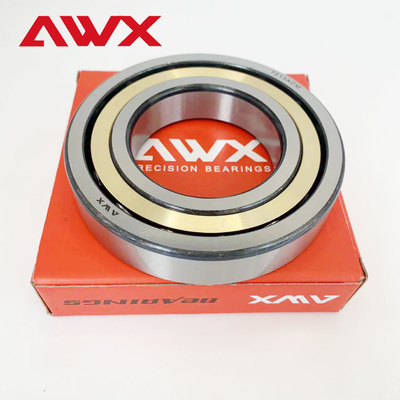

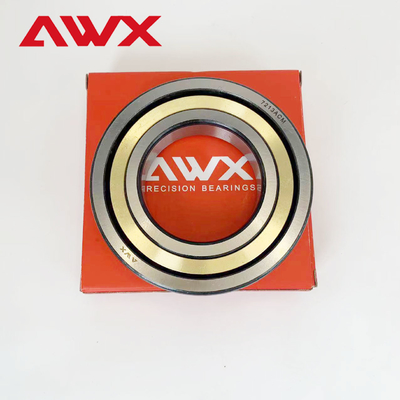

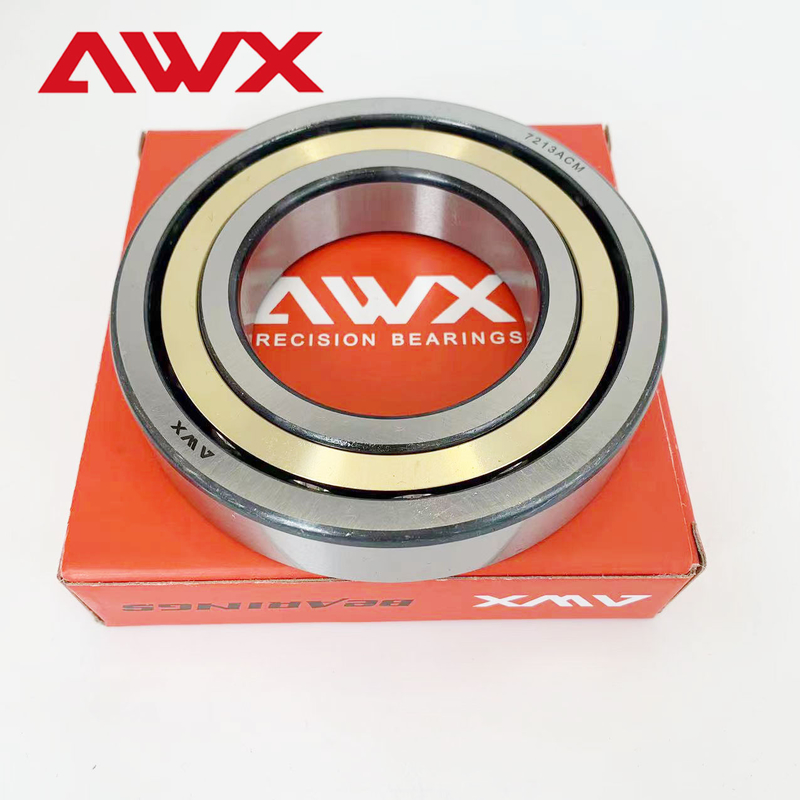

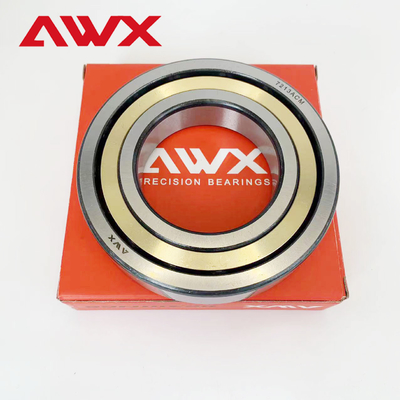

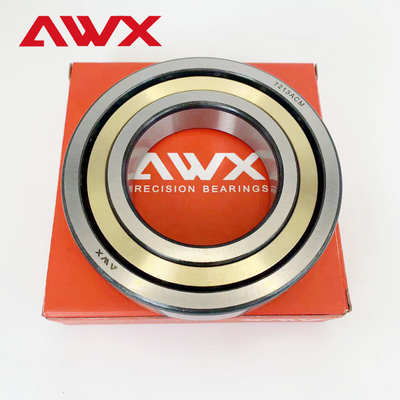

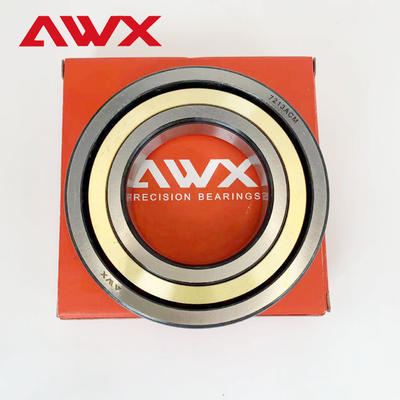

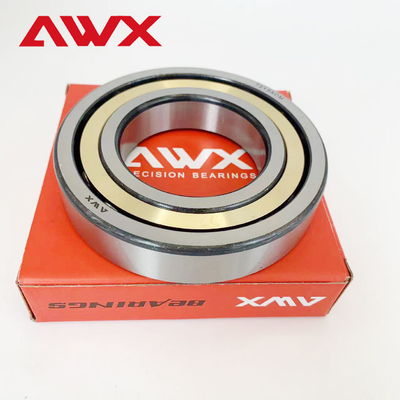

محمل كروي التلامس الزاوي هو نوع من المحامل التي يمكنها تحمل حمولة محورية كبيرة في اتجاه واحد. يشكل خط الاتصال بين الكرة الفولاذية ونقطة اتصال المحمل للحلقات الداخلية والخارجية زاوية مع الاتجاه الشعاعي. تنقسم زوايا الاتصال عمومًا إلى ثلاث فئات: 15° و30° و40°، ممثلة بالأحرف C وA وB على التوالي. كلما زادت زاوية الاتصال، زادت سعة التحميل.
يمكن تخصيص حجم محمل الاتصال الزاوي في نطاق من 30 مم إلى 150 مم. المحمل مصنوع إما من الفولاذ المحمل أو الفولاذ المقاوم للصدأ، ويمكن أن تكون درجته p5، p4، p2، أو p0. يمكن تصنيع قفص المحمل من مواد مختلفة، بما في ذلك النايلون أو النحاس أو الفولاذ المختوم أو الباكليت. نموذج المحمل اختياري ويمكن أن يكون إما C، A أو B.
يتم اختيار مادة القفص بناءً على شكل المحمل أو ظروف الاستخدام. يمكن استخدام الفولاذ أو النحاس أو البلاستيك الهندسي. طريقة التشكيل المستخدمة في إنشاء القفص هي إما الختم أو الدوران.
تشتمل محامل كروية التلامس الزاوي على محامل كروية تلامس زاوي مدمجة، ومحامل كروية تلامس زاوي مزدوجة الصف، ومحامل كروية تلامس رباعية النقاط. تستخدم محامل التلامس الزاوي بشكل شائع في الآلات الصناعية، مثل مغازل الأدوات الآلية والمعدات الكهروميكانيكية وآلات اللحام وغيرها من المعدات الميكانيكية.
معلمات المحامل
| نوع المحمل | الأبعاد الحدودية | تصنيف الحمل الأساسي | الحد من السرعة | |||||
| د | د | دبليو | كر | كور | شحم | زيت | وزن | |
| (مم) | (مم) | (مم) | (كيلو نيوتن) | (كيلو نيوتن) | (ص / دقيقة) | (ص / دقيقة) | (كجم) | |
| 7000ج | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200ج | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001ج | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002ج | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202ج | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003ج | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203ج | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004ج | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204ج | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204 ب | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005ج | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205ج | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205 ب | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305 ب | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006ج | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206ج | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206 ب | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306 ب | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007ج | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207ج | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207 ب | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307 ب | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008ج | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208ج | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208 ب | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| نوع المحمل | الأبعاد الحدودية | تصنيف الحمل الأساسي | الحد من السرعة | |||||
| د | د | دبليو | كر | كور | شحم | زيت | وزن | |
| (مم) | (مم) | (مم) | (كيلو نيوتن) | (كيلو نيوتن) | (ص / دقيقة) | (ص / دقيقة) | (كجم) | |
| 7308 ب | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408 ب | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009ج | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209ج | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209 ب | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309 ب | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010ج | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210ج | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210 ب | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310 ب | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410 ب | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011ج | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211ج | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211 ب | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311 ب | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012ج | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212ج | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212 ب | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312 ب | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412ب | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013ج | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213ج | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213 ب | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313 ب | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014ج | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214ج | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214 ب | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314 ب | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015ج | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215ج | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
تسمح زاوية التلامس بين الكرات ومجرى السباق بالتعامل الفعال مع كل من القوى الشعاعية والمحورية. وهذا يجعلها مناسبة بشكل لا يصدق للعمليات عالية السرعة التي تتطلب معالجة سريعة الاستجابة لكلا النوعين من القوى.
بالمقارنة مع المحامل ذات الأخدود العميق القياسية، يمكن للمحامل ذات تصميم الاتصال الزاوي أن تدعم الأحمال الثقيلة، مما يعزز الأداء في البيئات الصعبة. إنها الخيار الأمثل للآلات التي تحتاج إلى التعامل مع وزن كبير دون المساس بالسرعة أو الدقة.
تم استخدام المحامل ذات تصميم الاتصال الزاوي في مجموعة واسعة من التطبيقات مثل الآلات ومكونات السيارات والفضاء والمعدات الدقيقة مثل المغازل وعلب التروس ومولدات التوربينات. ويضمن هذا التنوع قدرتهم على التعامل مع مجموعة واسعة من المهام على النحو الأمثل.
المحامل ذات تصميم الاتصال الزاوي مصنوعة من مواد فولاذية أو سيراميكية عالية الجودة توفر مقاومة فائقة للتآكل ومتانة وأداء. وهي متوفرة أيضًا بمواد تشحيم مختلفة مثل الشحوم أو الزيوت التي تعمل على تحسين تقليل الاحتكاك والأداء الحراري.
يتم تقديمها بتصميمات مختلفة للأقفاص (معدنية أو نايلون)، فهي تسهل التشغيل السلس، وتقلل الاحتكاك، وتخفض مستويات الضوضاء. وهذا يتيح لهم العمل بهدوء دون زيادة التلوث الضوضائي للبيئة.
تتوفر المحامل ذات تصميم الاتصال الزاوي بزوايا اتصال مختلفة مثل 15 درجة و25 درجة و40 درجة. وهذا يسمح بالتخصيص حسب خصائص الحمل المحددة وظروف التشغيل، مما يزيد من الكفاءة والدقة مع تقليل احتمالية تلف المعدات.
يمكن تقديم المحامل ذات تصميم الاتصال الزاوي بأنواع مختلفة من الختم مثل المفتوحة أو المحمية أو المختومة. وهذا يوفر الحماية ضد الملوثات ويطيل عمر التحمل، وبالتالي تقليل تكاليف الصيانة وزيادة الكفاءة.
1. المغزل أداة الآلة
يتم استخدام محمل كروي الاتصال الزاوي في أدوات الآلات CNC والمخارط وآلات الطحن وما إلى ذلك لدعم الحركة عالية السرعة والدقة.
2. المحرك
يوجد محمل كروي الاتصال الزاوي بشكل شائع في المحركات عالية الأداء (مثل المحركات المؤازرة) التي تحتاج إلى تحمل الأحمال المحورية الكبيرة.
3. علبة التروس
يتم استخدام محمل كروي الاتصال الزاوي في أنظمة نقل التروس المختلفة للمساعدة في نقل الطاقة بسلاسة ودعم الأحمال الشعاعية والمحورية.
4. الروبوتات
يتم استخدام محمل كروي الاتصال الزاوي في المفاصل والأذرع للروبوتات لتوفير الدقة العالية والثبات وتحمل الأحمال الديناميكية.
5. المضخات والضواغط
يتم استخدام محمل كروي الاتصال الزاوي في المضخات والضواغط للتعامل بشكل فعال مع الضغط المحوري لتحسين كفاءة العمل.
6. السيارات
يتم استخدام محمل كروي الاتصال الزاوي في أنظمة التوجيه المعزز والتفاضلية ومحامل العجلات لتعزيز التحكم والثبات.
7. الفضاء الجوي
تتطلب المكونات الحيوية مثل محركات الطائرات ومعدات الهبوط موثوقية عالية وقدرة تحمل.
8. المعدات الطبية
يتم استخدام محمل كروي الاتصال الزاوي في أنظمة التصوير (مثل التصوير بالرنين المغناطيسي) والمعدات الجراحية لضمان الحركة الدقيقة.
9. آلات الطباعة
يتم استخدام محمل كروي الاتصال الزاوي في معدات الطباعة المختلفة لضمان التعامل الدقيق مع المواد.
10. محاور الدراجات
يستخدم في الدراجات عالية الأداء لتحسين الأداء وتقليل الاحتكاك.
11. توربينات الرياح
يتم استخدام محمل كروي الاتصال الزاوي في نظام نقل توربينات الرياح لتحمل الأحمال المتغيرة من الرياح.
12. أنظمة النقل
يتم استخدام محمل كروي الاتصال الزاوي في سيور النقل وناقلات الحركة الميكانيكية لضمان المحاذاة الدقيقة والتعامل مع الأحمال الثقيلة.
تغليف المنتج:
سيتم تعبئة منتج محمل كروي الاتصال الزاوي هذا في صندوق من الورق المقوى القوي لضمان النقل الآمن. سيتم تغليف المحمل بمادة واقية ووضعه بشكل آمن في وسط الصندوق لتجنب أي ضرر أثناء الشحن.
شحن:
سيتم شحن هذا المنتج عبر خدمة بريد سريع موثوقة لضمان التسليم في الوقت المناسب. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الطرد. سيتلقى العملاء رقم تتبع لتتبع حالة الشحنة الخاصة بهم.
س: ما هي خدمة ما بعد البيع والضمان؟
ج: نعد بتحمل المسؤوليات التالية عند العثور على منتجات معيبة:
1. سيتم إرسال البدائل مع البضائع الخاصة بطلبك التالي؛
2. استرداد المنتجات المعيبة إذا طلب العملاء ذلك.
س: هل تقبل أوامر أوديإم وتصنيع المعدات الأصلية؟
ج: نعم ، نحن نقدم خدمات ODM و OEM للعملاء في جميع أنحاء العالم ، كما نقوم أيضًا بتخصيص صندوق OEM والتعبئة حسب متطلباتك.
س: ما هو موك؟
ج: موك هو 10 قطعة للمنتجات الموحدة. بالنسبة للمنتجات المخصصة، ينبغي التفاوض على موك مقدما. لا يوجد موك لأوامر العينة.
س: كم من الوقت هو المهلة ؟
ج: المهلة الزمنية لأوامر العينة هي 3-5 أيام ، للطلبات بالجملة هي 5-15 يومًا.
س: هل تقدمون عينات مجانية؟
ج: نعم، نحن نقدم عينات مجانية للموزعين وتجار الجملة، ولكن يجب على العملاء تحمل الشحن. نحن لا نقدم عينات مجانية للمستخدمين النهائيين.
س: كيفية وضع النظام؟
ج: 1. أرسل لنا النموذج والعلامة التجارية والكمية عبر البريد الإلكتروني وطريقة شحن المحامل وسنقدم لك أفضل الأسعار ؛
2. تم إعداد الفاتورة الأولية وإرسالها إليك بالسعر المتفق عليه بين الجزأين؛
3. دفع الودائع بعد تأكيد PI ونقوم بترتيب الإنتاج؛
4. الرصيد المدفوع قبل الشحن أو بعد نسخة من فاتورة التحميل.
|
