| الاسم التجاري: | AWX |
| موك: | 10pcs |
| السعر: | 0.1-0.4usd |
| تفاصيل التغليف: | carton |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، T / T ، ويسترن يونيون ، موني جرام |

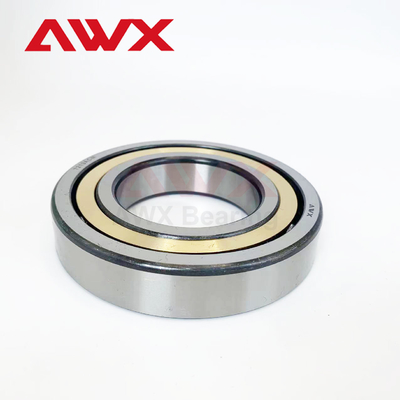

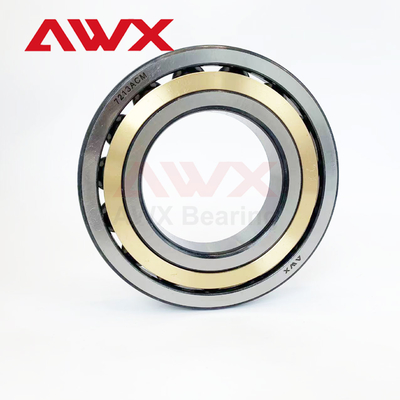

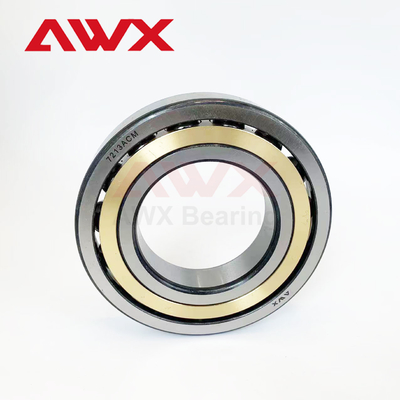

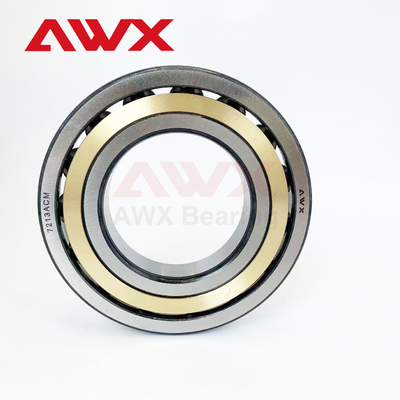

محمل الاتصال الزاوي هو نوع من المحامل التي يمكن تخصيصها لتناسب مجموعة من الأحجام، تتراوح من 30 مم إلى 150 مم. المحمل مصنوع إما من الفولاذ المحمل أو الفولاذ المقاوم للصدأ، ويأتي بدرجات مختلفة، بما في ذلك p5، p4، p2، وp0.
يتكون محمل الاتصال الزاوي من مواد مختلفة مثل النايلون أو النحاس أو الفولاذ المختوم أو الباكليت. بالإضافة إلى ذلك، يمكن اختيار نموذج محمل الاتصال الزاوي من C، A، أو B.
محمل كروي الاتصال الزاوي مناسب لتحمل حمولة محورية كبيرة في اتجاه واحد. خط الاتصال بين الكرة الفولاذية والمحمل له زاوية مع الاتجاه الشعاعي. يتم تصنيف زوايا التلامس إلى 15 درجة و30 درجة و40 درجة، ويُشار إليها بالأحرف C وA وB على التوالي. تزداد سعة الحمولة مع زاوية الاتصال.
يمكن أن يكون محمل الاتصال الزاوي من الفولاذ أو النحاس أو البلاستيك الهندسي. طريقة القولبة المستخدمة في القفص هي الختم أو الدوران، والتي يتم اختيارها بناءً على شكل المحمل أو ظروف التشغيل.
تشتمل محامل التلامس الزاوي على محامل كروية تلامس زاوي مدمجة، ومحامل كروية تلامس زاوي مزدوجة الصف، ومحامل كروية تلامس رباعية النقاط. وهي تستخدم بشكل رئيسي في الآلات الصناعية، مثل مغزل الأدوات الآلية، والمعدات الكهروميكانيكية، وآلات اللحام، وغيرها من المعدات الميكانيكية.
معلمات المحامل
| نوع المحمل | الأبعاد الحدودية | تصنيف الحمل الأساسي | الحد من السرعة | |||||
| د | د | دبليو | كر | كور | شحم | زيت | وزن | |
| (مم) | (مم) | (مم) | (كيلو نيوتن) | (كيلو نيوتن) | (ص / دقيقة) | (ص / دقيقة) | (كجم) | |
| 7000ج | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200ج | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001ج | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002ج | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202ج | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003ج | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203ج | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004ج | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204ج | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204 ب | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005ج | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205ج | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205 ب | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305 ب | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006ج | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206ج | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206 ب | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306 ب | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007ج | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207ج | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207 ب | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307 ب | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008ج | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208ج | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208 ب | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| نوع المحمل | الأبعاد الحدودية | تصنيف الحمل الأساسي | الحد من السرعة | |||||
| د | د | دبليو | كر | كور | شحم | زيت | وزن | |
| (مم) | (مم) | (مم) | (كيلو نيوتن) | (كيلو نيوتن) | (ص / دقيقة) | (ص / دقيقة) | (كجم) | |
| 7308 ب | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408 ب | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009ج | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209ج | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209 ب | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309 ب | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010ج | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210ج | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210 ب | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310 ب | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410 ب | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011ج | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211ج | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211 ب | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311 ب | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012ج | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212ج | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212 ب | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312 ب | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412ب | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013ج | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213ج | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213 ب | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313 ب | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014ج | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214ج | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214 ب | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314 ب | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015ج | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215ج | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
1. تصميم الاتصال الزاوي:
تسمح زاوية التلامس بين الكرات ومجرى السباق بالتعامل الفعال مع كل من القوى الشعاعية والمحورية، مما يجعلها مناسبة للعمليات عالية السرعة.
2. قدرة تحميل عالية:
يمكن أن يدعم محمل كروي الاتصال الزاوي الأحمال الثقيلة مقارنةً بمحامل الأخدود العميق القياسية، مما يعزز الأداء في البيئات الصعبة.
3. تطبيقات متعددة الاستخدامات:
محمل كروي الاتصال الزاوي يشيع استخدامه في الآلات ومكونات السيارات والفضاء والمعدات الدقيقة مثل المغزل وعلب التروس ومولدات التوربينات.
4. جودة المواد والبناء:
محمل كروي ذو اتصال زاوي مصنوع من مواد فولاذية أو سيراميكية عالية الجودة، مما يوفر مقاومة فائقة للتآكل، ومتانة، و5. الأداء.
محمل كروي ذو اتصال زاوي متوفر بمواد تشحيم مختلفة (الشحوم أو الزيت) لتحسين تقليل الاحتكاك والأداء الحراري.
6. تصميم القفص:
يتميز محمل كروي الاتصال الزاوي بتصميمات قفص مختلفة (معدنية أو نايلون) تسهل التشغيل السلس، وتقلل الاحتكاك، وتخفض مستويات الضوضاء.
7. خيارات زاوية الاتصال:
محمل كروي ذو اتصال زاوي متوفر في زوايا اتصال مختلفة (15 درجة، 25 درجة، 40 درجة)، مما يتيح التخصيص لخصائص الحمل المحددة وظروف التشغيل.
8. خيارات الختم:
يتم تقديمه بأنواع مختلفة من الختم (مفتوح، أو محمي، أو مغلق) للحماية من الملوثات وإطالة عمر المحمل.
مغزل أداة الآلة:
تستخدم في آلات CNC والمخارط وآلات الطحن نظرًا لقدرتها على التعامل مع السرعات العالية والأحمال المحورية العالية مع الحفاظ على الدقة.
المحركات الكهربائية:
يتم استخدامه في التطبيقات التي تكون فيها المساحة محدودة وتحتاج إلى سعة تحميل محورية، كما هو الحال في المحركات المؤازرة والمحركات عالية السرعة.
علب التروس:
يتم استخدامها في أنظمة التروس حيث يمكنها دعم كل من الأحمال الشعاعية والمحورية، مما يضمن التشغيل السلس وتقليل التآكل.
الروبوتات:
توجد في المفاصل والأذرع الآلية التي تتطلب الدقة والقدرة على التعامل مع الأحمال الديناميكية العالية من الحركات المختلفة.
المضخات والضواغط:
تستخدم في النفط والغاز والمعالجة الكيميائية وغيرها من الصناعات حيث تحتاج المضخات إلى التعامل مع القوى الشعاعية والمحورية.
تطبيقات السيارات:
توجد في أنظمة التوجيه المعزز، وعلب التروس، ومحاور العجلات، حيث تدعم الأحمال المحورية وتلعب دورًا في دقة التوجيه.
الفضاء الجوي:
يتم استخدامها في محركات الطائرات ومعدات الهبوط، حيث تعد الموثوقية والقدرة على التعامل مع الأحمال الديناميكية أمرًا بالغ الأهمية.
المعدات الطبية:
شائع في أجهزة التصوير والأدوات الجراحية، حيث تكون الدقة وسعة التحميل ضرورية.
آلات الطباعة:
يتم تنفيذها في آلات طباعة الأوفست والرقمية والفليكسوغرافية، حيث تعد معالجة الأحمال والدقة أمرًا أساسيًا لجودة الطباعة.
عجلات الدراجة:
يُستخدم في محاور الدراجات عالية الأداء، خاصة في دراجات السباق، لتحسين الأداء والتعامل تحت الحمل.
اعتبارات للاستخدام
تقييمات التحميل:عند اختيار محمل كروي ذو اتصال زاوي، ضع في اعتبارك تصنيفات الحمل لكل من الأحمال الشعاعية والمحورية، والتي غالبًا ما يتم تحديدها في كتالوج المحامل.
ترتيب تحمل:ويمكن ترتيبها في أزواج أو في مجموعات للتعامل مع ظروف التحميل المختلفة، مثل وجهًا لوجه أو ظهرًا لظهر.
التحميل المسبق:يمكن أن يؤدي تطبيق التحميل المسبق المناسب إلى تحسين الأداء والاستقرار وتقليل الاهتزاز وتحسين الدقة.

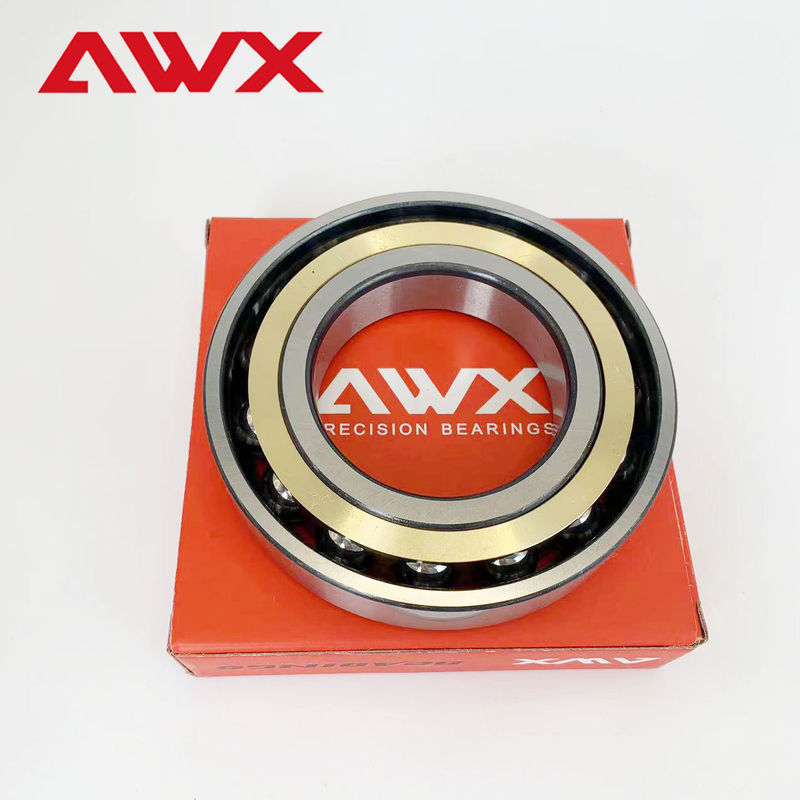

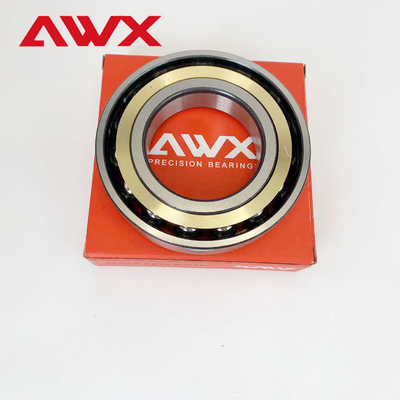

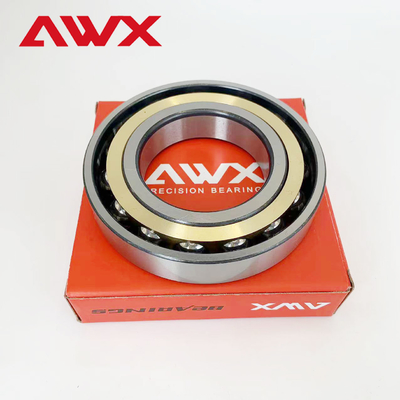

سيتم تعبئة محمل كروي الاتصال الزاوي بشكل آمن في صندوق من الورق المقوى القوي لمنع أي ضرر أثناء النقل. سيتم تغليف المحمل بمادة واقية ووضعه في وسط الصندوق مع توسيد إضافي لضمان بقائه في مكانه وعدم تحركه أثناء الشحن. سيتم إغلاق الصندوق بشريط عالي الجودة لمنع أي تلاعب.
شحن:
سيتم شحن محمل كروي الاتصال الزاوي عبر خدمة بريد سريع موثوقة وموثوقة. تعتمد تكلفة الشحن على الوجهة ووزن الطرد. سيتم توفير وقت التسليم المقدر في وقت الشراء. بمجرد شحن الطرد، سيتلقى العميل رقم تتبع لمراقبة تقدم الشحنة.
س: ما هي خدمة ما بعد البيع والضمان؟
ج: نعد بتحمل المسؤوليات التالية عند العثور على منتجات معيبة:
1. سيتم إرسال البدائل مع البضائع الخاصة بطلبك التالي؛
2. استرداد المنتجات المعيبة إذا طلب العملاء ذلك.
س: هل تقبل أوامر أوديإم وتصنيع المعدات الأصلية؟
ج: نعم ، نحن نقدم خدمات ODM و OEM للعملاء في جميع أنحاء العالم ، كما نقوم أيضًا بتخصيص صندوق OEM والتعبئة حسب متطلباتك.
س: ما هو موك؟
ج: موك هو 10 قطعة للمنتجات الموحدة. بالنسبة للمنتجات المخصصة، ينبغي التفاوض على موك مقدما. لا يوجد موك لأوامر العينة.
س: كم من الوقت هو المهلة ؟
ج: المهلة الزمنية لأوامر العينة هي 3-5 أيام ، للطلبات بالجملة هي 5-15 يومًا.
س: هل تقدمون عينات مجانية؟
ج: نعم، نحن نقدم عينات مجانية للموزعين وتجار الجملة، ولكن يجب على العملاء تحمل الشحن. نحن لا نقدم عينات مجانية للمستخدمين النهائيين.
س: كيفية وضع النظام؟
ج: 1. أرسل لنا النموذج والعلامة التجارية والكمية عبر البريد الإلكتروني وطريقة شحن المحامل وسنقدم لك أفضل الأسعار ؛
2. تم إعداد الفاتورة الأولية وإرسالها إليك بالسعر المتفق عليه بين الجزأين؛
3. دفع الودائع بعد تأكيد PI ونقوم بترتيب الإنتاج؛
4. الرصيد المدفوع قبل الشحن أو بعد نسخة من فاتورة التحميل.
|
| الاسم التجاري: | AWX |
| موك: | 10pcs |
| السعر: | 0.1-0.4usd |
| تفاصيل التغليف: | carton |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، T / T ، ويسترن يونيون ، موني جرام |
محمل الاتصال الزاوي هو نوع من المحامل التي يمكن تخصيصها لتناسب مجموعة من الأحجام، تتراوح من 30 مم إلى 150 مم. المحمل مصنوع إما من الفولاذ المحمل أو الفولاذ المقاوم للصدأ، ويأتي بدرجات مختلفة، بما في ذلك p5، p4، p2، وp0.
يتكون محمل الاتصال الزاوي من مواد مختلفة مثل النايلون أو النحاس أو الفولاذ المختوم أو الباكليت. بالإضافة إلى ذلك، يمكن اختيار نموذج محمل الاتصال الزاوي من C، A، أو B.
محمل كروي الاتصال الزاوي مناسب لتحمل حمولة محورية كبيرة في اتجاه واحد. خط الاتصال بين الكرة الفولاذية والمحمل له زاوية مع الاتجاه الشعاعي. يتم تصنيف زوايا التلامس إلى 15 درجة و30 درجة و40 درجة، ويُشار إليها بالأحرف C وA وB على التوالي. تزداد سعة الحمولة مع زاوية الاتصال.
يمكن أن يكون محمل الاتصال الزاوي من الفولاذ أو النحاس أو البلاستيك الهندسي. طريقة القولبة المستخدمة في القفص هي الختم أو الدوران، والتي يتم اختيارها بناءً على شكل المحمل أو ظروف التشغيل.
تشتمل محامل التلامس الزاوي على محامل كروية تلامس زاوي مدمجة، ومحامل كروية تلامس زاوي مزدوجة الصف، ومحامل كروية تلامس رباعية النقاط. وهي تستخدم بشكل رئيسي في الآلات الصناعية، مثل مغزل الأدوات الآلية، والمعدات الكهروميكانيكية، وآلات اللحام، وغيرها من المعدات الميكانيكية.
معلمات المحامل
| نوع المحمل | الأبعاد الحدودية | تصنيف الحمل الأساسي | الحد من السرعة | |||||
| د | د | دبليو | كر | كور | شحم | زيت | وزن | |
| (مم) | (مم) | (مم) | (كيلو نيوتن) | (كيلو نيوتن) | (ص / دقيقة) | (ص / دقيقة) | (كجم) | |
| 7000ج | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200ج | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001ج | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002ج | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202ج | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003ج | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203ج | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004ج | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204ج | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204 ب | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005ج | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205ج | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205 ب | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305 ب | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006ج | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206ج | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206 ب | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306 ب | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007ج | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207ج | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207 ب | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307 ب | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008ج | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208ج | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208 ب | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| نوع المحمل | الأبعاد الحدودية | تصنيف الحمل الأساسي | الحد من السرعة | |||||
| د | د | دبليو | كر | كور | شحم | زيت | وزن | |
| (مم) | (مم) | (مم) | (كيلو نيوتن) | (كيلو نيوتن) | (ص / دقيقة) | (ص / دقيقة) | (كجم) | |
| 7308 ب | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408 ب | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009ج | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209ج | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209 ب | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309 ب | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010ج | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210ج | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210 ب | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310 ب | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410 ب | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011ج | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211ج | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211 ب | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311 ب | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012ج | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212ج | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212 ب | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312 ب | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412ب | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013ج | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213ج | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213 ب | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313 ب | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014ج | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214ج | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214 ب | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314 ب | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015ج | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215ج | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
1. تصميم الاتصال الزاوي:
تسمح زاوية التلامس بين الكرات ومجرى السباق بالتعامل الفعال مع كل من القوى الشعاعية والمحورية، مما يجعلها مناسبة للعمليات عالية السرعة.
2. قدرة تحميل عالية:
يمكن أن يدعم محمل كروي الاتصال الزاوي الأحمال الثقيلة مقارنةً بمحامل الأخدود العميق القياسية، مما يعزز الأداء في البيئات الصعبة.
3. تطبيقات متعددة الاستخدامات:
محمل كروي الاتصال الزاوي يشيع استخدامه في الآلات ومكونات السيارات والفضاء والمعدات الدقيقة مثل المغزل وعلب التروس ومولدات التوربينات.
4. جودة المواد والبناء:
محمل كروي ذو اتصال زاوي مصنوع من مواد فولاذية أو سيراميكية عالية الجودة، مما يوفر مقاومة فائقة للتآكل، ومتانة، و5. الأداء.
محمل كروي ذو اتصال زاوي متوفر بمواد تشحيم مختلفة (الشحوم أو الزيت) لتحسين تقليل الاحتكاك والأداء الحراري.
6. تصميم القفص:
يتميز محمل كروي الاتصال الزاوي بتصميمات قفص مختلفة (معدنية أو نايلون) تسهل التشغيل السلس، وتقلل الاحتكاك، وتخفض مستويات الضوضاء.
7. خيارات زاوية الاتصال:
محمل كروي ذو اتصال زاوي متوفر في زوايا اتصال مختلفة (15 درجة، 25 درجة، 40 درجة)، مما يتيح التخصيص لخصائص الحمل المحددة وظروف التشغيل.
8. خيارات الختم:
يتم تقديمه بأنواع مختلفة من الختم (مفتوح، أو محمي، أو مغلق) للحماية من الملوثات وإطالة عمر المحمل.
مغزل أداة الآلة:
تستخدم في آلات CNC والمخارط وآلات الطحن نظرًا لقدرتها على التعامل مع السرعات العالية والأحمال المحورية العالية مع الحفاظ على الدقة.
المحركات الكهربائية:
يتم استخدامه في التطبيقات التي تكون فيها المساحة محدودة وتحتاج إلى سعة تحميل محورية، كما هو الحال في المحركات المؤازرة والمحركات عالية السرعة.
علب التروس:
يتم استخدامها في أنظمة التروس حيث يمكنها دعم كل من الأحمال الشعاعية والمحورية، مما يضمن التشغيل السلس وتقليل التآكل.
الروبوتات:
توجد في المفاصل والأذرع الآلية التي تتطلب الدقة والقدرة على التعامل مع الأحمال الديناميكية العالية من الحركات المختلفة.
المضخات والضواغط:
تستخدم في النفط والغاز والمعالجة الكيميائية وغيرها من الصناعات حيث تحتاج المضخات إلى التعامل مع القوى الشعاعية والمحورية.
تطبيقات السيارات:
توجد في أنظمة التوجيه المعزز، وعلب التروس، ومحاور العجلات، حيث تدعم الأحمال المحورية وتلعب دورًا في دقة التوجيه.
الفضاء الجوي:
يتم استخدامها في محركات الطائرات ومعدات الهبوط، حيث تعد الموثوقية والقدرة على التعامل مع الأحمال الديناميكية أمرًا بالغ الأهمية.
المعدات الطبية:
شائع في أجهزة التصوير والأدوات الجراحية، حيث تكون الدقة وسعة التحميل ضرورية.
آلات الطباعة:
يتم تنفيذها في آلات طباعة الأوفست والرقمية والفليكسوغرافية، حيث تعد معالجة الأحمال والدقة أمرًا أساسيًا لجودة الطباعة.
عجلات الدراجة:
يُستخدم في محاور الدراجات عالية الأداء، خاصة في دراجات السباق، لتحسين الأداء والتعامل تحت الحمل.
اعتبارات للاستخدام
تقييمات التحميل:عند اختيار محمل كروي ذو اتصال زاوي، ضع في اعتبارك تصنيفات الحمل لكل من الأحمال الشعاعية والمحورية، والتي غالبًا ما يتم تحديدها في كتالوج المحامل.
ترتيب تحمل:ويمكن ترتيبها في أزواج أو في مجموعات للتعامل مع ظروف التحميل المختلفة، مثل وجهًا لوجه أو ظهرًا لظهر.
التحميل المسبق:يمكن أن يؤدي تطبيق التحميل المسبق المناسب إلى تحسين الأداء والاستقرار وتقليل الاهتزاز وتحسين الدقة.
سيتم تعبئة محمل كروي الاتصال الزاوي بشكل آمن في صندوق من الورق المقوى القوي لمنع أي ضرر أثناء النقل. سيتم تغليف المحمل بمادة واقية ووضعه في وسط الصندوق مع توسيد إضافي لضمان بقائه في مكانه وعدم تحركه أثناء الشحن. سيتم إغلاق الصندوق بشريط عالي الجودة لمنع أي تلاعب.
شحن:
سيتم شحن محمل كروي الاتصال الزاوي عبر خدمة بريد سريع موثوقة وموثوقة. تعتمد تكلفة الشحن على الوجهة ووزن الطرد. سيتم توفير وقت التسليم المقدر في وقت الشراء. بمجرد شحن الطرد، سيتلقى العميل رقم تتبع لمراقبة تقدم الشحنة.
س: ما هي خدمة ما بعد البيع والضمان؟
ج: نعد بتحمل المسؤوليات التالية عند العثور على منتجات معيبة:
1. سيتم إرسال البدائل مع البضائع الخاصة بطلبك التالي؛
2. استرداد المنتجات المعيبة إذا طلب العملاء ذلك.
س: هل تقبل أوامر أوديإم وتصنيع المعدات الأصلية؟
ج: نعم ، نحن نقدم خدمات ODM و OEM للعملاء في جميع أنحاء العالم ، كما نقوم أيضًا بتخصيص صندوق OEM والتعبئة حسب متطلباتك.
س: ما هو موك؟
ج: موك هو 10 قطعة للمنتجات الموحدة. بالنسبة للمنتجات المخصصة، ينبغي التفاوض على موك مقدما. لا يوجد موك لأوامر العينة.
س: كم من الوقت هو المهلة ؟
ج: المهلة الزمنية لأوامر العينة هي 3-5 أيام ، للطلبات بالجملة هي 5-15 يومًا.
س: هل تقدمون عينات مجانية؟
ج: نعم، نحن نقدم عينات مجانية للموزعين وتجار الجملة، ولكن يجب على العملاء تحمل الشحن. نحن لا نقدم عينات مجانية للمستخدمين النهائيين.
س: كيفية وضع النظام؟
ج: 1. أرسل لنا النموذج والعلامة التجارية والكمية عبر البريد الإلكتروني وطريقة شحن المحامل وسنقدم لك أفضل الأسعار ؛
2. تم إعداد الفاتورة الأولية وإرسالها إليك بالسعر المتفق عليه بين الجزأين؛
3. دفع الودائع بعد تأكيد PI ونقوم بترتيب الإنتاج؛
4. الرصيد المدفوع قبل الشحن أو بعد نسخة من فاتورة التحميل.
